Монтаж трансформатора подстанции — ответственный этап сооружения и реконструкции объектов энергетики. Завод выполняет установку силовых машин на открытых распределительных устройствах (ОРУ), в закрытых подстанциях и комплектных трансформаторных подстанциях (КТП). В комплекс работ входит такелаж, закрепление, ошиновка и подключение к сборным шинам.
Специалисты имеют опыт монтажа трансформаторов в КТП киоскового и блочного типа, а также монтажа трансформаторов и оборудования трансформаторных подстанций напряжением 6–35 кВ. Все операции проводятся по ПУЭ-7, ГОСТ 11677-2022 и заводским технологическим картам. Для действующих объектов разрабатываем мероприятия по безопасному производству работ.
«Подстанция — это жёстко связанная система. Ошибка при ошиновке ввода или неверный зазор между фазами приводит к дуговому пробою и отключению целого района. Поэтому мы монтируем трансформатор и обвязку как единое целое, проверяя каждый болт и каждый сантиметр изоляционного промежутка».
Монтаж силовых трансформаторов и ошиновка подстанций
Монтаж силовых трансформаторов и ошиновка подстанций ведутся параллельно. Это сокращает сроки и исключает несостыковки. Бригада устанавливает трансформатор на фундамент, фиксирует на катках или виброопорах, затем собирает и подключает ошиновку. Для масляных машин в радиаторных баках предварительно монтируется система охлаждения.
Ошиновка выполняется алюминиевыми или медными шинами, гибкими проводами либо закрытыми токопроводами. Сечение выбирается по длительному току и электродинамической стойкости. Основные требования к ошиновке:
- расстояние между фазами и заземлёнными частями — строго по ПУЭ;
- болтовые соединения зачищают, лудят и затягивают с контролем момента;
- гибкие связи компенсируют тепловые расширения и вибрацию;
- после монтажа обязательно тепловизионное обследование контактов под нагрузкой.
ПУЭ-7 п. 4.2.37: ошиновка силовых трансформаторов должна обеспечивать номинальные токи без перегрева контактов свыше 65°C при температуре окружающего воздуха 25°C.
Монтаж трансформатора в КТП
Монтаж трансформатора в КТП имеет свою специфику. Комплектные подстанции поставляют с трансформаторным отсеком, рассчитанным на конкретную модель. Завод-изготовитель устанавливает машину внутрь корпуса, подключает к вводным и отходящим автоматам, проверяет блокировку дверей. Основные этапы:
- завод трансформатора в отсек через распашные двери или съёмную крышу;
- фиксация салазок к направляющим для предотвращения смещения;
- подсоединение гибких связей к проходным изоляторам или автоматам;
- проверка срабатывания механической блокировки (невозможность открыть дверь под напряжением);
- испытания изоляции и заземления корпуса КТП.

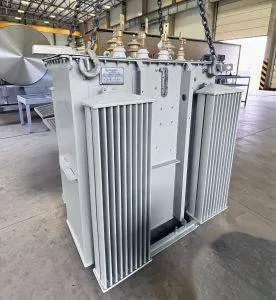

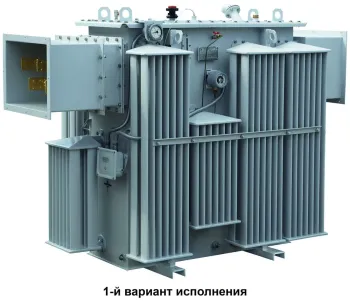

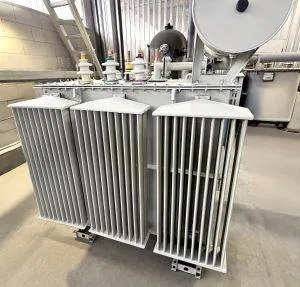

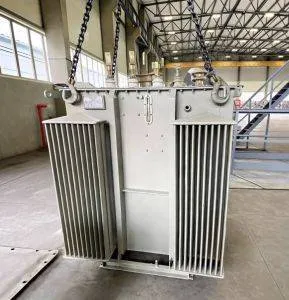

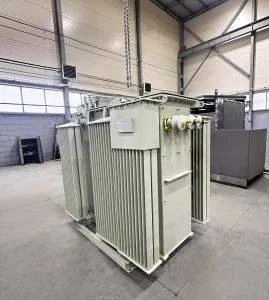

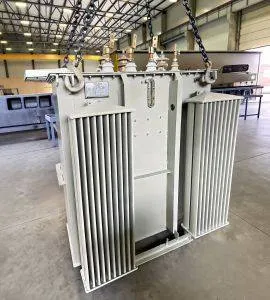

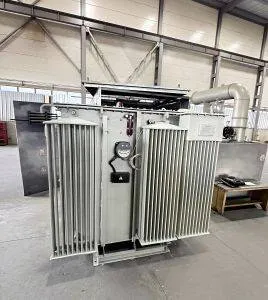

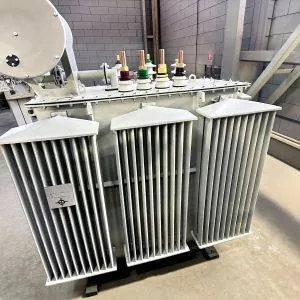

Для монтажа трансформаторов и оборудования трансформаторных подстанций мы используем модели в радиаторных и гофрированных баках. Гофрированный бак предпочтителен для КТП: компактнее, не требует сборки радиаторов, что ускоряет ввод в работу.
Монтаж оборудования ТП
Понятие монтаж трансформаторов и оборудования трансформаторных подстанций включает, помимо самой машины, установку щитов 0,4 кВ, шкафов УВН, разрядников, дугогасящих реакторов, трансформаторов собственных нужд. Завод готов выполнить полный комплекс «под ключ». В таблице — типовой состав оборудования при реконструкции ТП.
| Оборудование | Функция | Примечание |
|---|---|---|
| Силовой трансформатор 6–10/0,4 кВ Оборудование | Понижение напряжения Функция | В радиаторном или гофрированном баке Примечание |
| Щит 0,4 кВ с автоматическими выключателями Оборудование | Распределение и защита отходящих линий Функция | Компоновка по проекту Примечание |
| Разрядники или ОПН Оборудование | Защита от перенапряжений Функция | Устанавливают на вводе 6–10 кВ Примечание |
| Трансформатор собственных нужд Оборудование | Питание цепей обогрева, освещения, приводов Функция | Малой мощности, сухого исполнения Примечание |
Особенности монтажа на действующих подстанциях
Работа на действующем объекте накладывает дополнительные требования. Согласовывают график отключений, выставляют наблюдающего, ограждают зону работ. Весь персонал имеет группу по электробезопасности не ниже III, производитель работ — не ниже IV. Монтаж трансформатора подстанции без снятия напряжения с соседних ячеек возможен только при соблюдении допустимых расстояний по ПУЭ.
Критичные моменты:
- заземление нейтрали до подачи напряжения;
- проверка фазировки с существующей сетью;
- защита от наведённого напряжения при работах вблизи действующих шин.
ПОТЭУ п. 4.2: при монтаже на действующей подстанции запрещается приближаться к токоведущим частям под напряжением на расстояние менее 0,6 м для напряжения 6–35 кВ.
Требуется монтаж трансформатора на подстанции или в КТП? Работаем с действующими и строящимися объектами. Проект работ, ошиновка, пусконаладка — всё включено. Оставьте заявку или позвоните: +7 (800) 000-00-00.
Заводские испытания и приёмка
Перед отгрузкой на объект каждый трансформатор проходит заводские приёмо-сдаточные испытания по ГОСТ 11677-2022. После монтажа и ошиновки на подстанции повторяют контрольные замеры. Сравнивают с заводскими протоколами: отклонения не должны превышать допустимых значений. По окончании монтажа силовых трансформаторов и ошиновки подстанций подписывают акт, который служит основанием для включения.
При комплексных поставках и монтаже заказчику выгодно заказать шеф-монтаж и подключение. Инженер завода контролирует установку оборудования ТП на всех этапах, подтверждает соответствие заводским ТУ и гарантирует сохранение обязательств.
Нормативная база
| Документ | Название | Применение |
|---|---|---|
| ГОСТ 11677-2022 Документ | Трансформаторы силовые. Общие ТУ Название | Требования к приёмке, испытаниям, монтажу Применение |
| ПУЭ-7 Документ | Правила устройства электроустановок Название | Размещение, расстояния, заземление, ошиновка Применение |
| ПТЭЭП Документ | Правила технической эксплуатации Название | Нормы испытаний, периодичность осмотров, документация Применение |
| ПОТЭУ Документ | Правила по охране труда при эксплуатации электроустановок Название | Меры безопасности при монтаже на действующих ПС Применение |
| ТУ завода Документ | Технические условия на продукцию Название | Особенности монтажа радиаторных и гофрированных баков на подстанциях Применение |
Часто задаваемые вопросы
В чём особенности монтажа трансформатора на открытой подстанции?
На ОРУ требуется усиленный фундамент, маслоприёмник и молниезащита. Монтаж трансформатора подстанции включает установку козырьков для вводов, обогрев приводов РПН, контроль уровня масла зимой. Все работы ведутся с учётом атмосферных воздействий.
Что такое ошиновка и зачем её делать сразу с монтажом?
Ошиновка — это система токоведущих проводников, соединяющих выводы трансформатора с шинами подстанции. Она должна монтироваться сразу, иначе трансформатор нельзя включить в работу. Мы совмещаем монтаж силовых трансформаторов и ошиновку подстанций, чтобы сдать объект «под ключ».
Какие трансформаторы ставят в КТП?
Обычно масляные в герметичных гофрированных баках или сухие. Монтаж трансформатора в КТП выполняется без сборки радиаторов, с подключением гибкими связями к автоматам. Конструкция отсека уже приспособлена под конкретную машину.
Монтируете ли вы сопутствующее оборудование ТП?
Да, завод выполняет монтаж трансформаторов и оборудования трансформаторных подстанций полностью: щиты 0,4 кВ, шкафы УВН, разрядники, систему обогрева и освещения. Заказчик получает готовую к эксплуатации подстанцию.
Сколько времени занимает монтаж на действующей подстанции?
Типовой монтаж трансформатора подстанции мощностью до 2500 кВА на действующем объекте занимает 5–10 рабочих дней с учётом отключений и допусков. Сроки согласовываются с диспетчерской службой и зависят от готовности строительной части.
